在汽车制动系统的研发与测试中，“制动力”往往只是一个冰冷的数字。传统传感器只能告诉你“总力”是多少，却无法告诉你“力在哪里”。

我们将走进常州天策电子的测试现场，通过一组真实的刹车盘压力分布测试案例，带您领略“看得见的压力”。

真实场景还原：让数据说话

用常州天策电子薄膜压力成像测试，我们在同一套系统里同时覆盖：

▶轻载预紧/初始接触（≈1.4 kN）：看清“第一接触点”与微小不均

▶重载制动（≈75 kN）：识别“边缘效应、热点、偏载区域”的真实分布

注：本文为台架/工况示例展示，数据仅代表该次测试工况，用于工程分析与对比，不作性能承诺。

为什么一定要看“压力分布”

工程师常见三连问：

▶卡钳施加的力，是否均匀传递到了刹车片？

▶刹车异响（NVH）是不是来自局部接触不平整？

▶边缘是否存在应力集中，未来会不会偏磨/开裂/热衰退更快？

传统方式往往只能得到“总力/压力值”，但看不到“分布形态”。而分布形态，才是定位问题与指导改进的关键证据。

测试场景与配置（便于复现）

▶采集设备：DPM64

▶传感器型号：TC092208B

▶传感器量程：1600 PSI

▶传感器感测区域：16 mm × 65.5 mm

▶输出形式：2D热力图 + 3D曲面 + 动态曲线 + 指标统计（力/压强/面积/重心等）

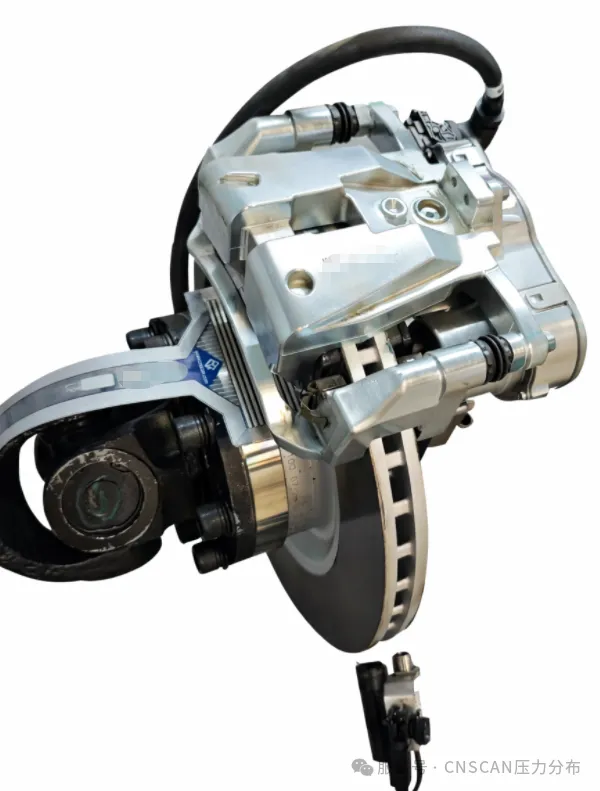

这是一个典型的台架测试场景。在错综复杂的机械结构中，我们的超薄柔性压力传感器像一层“电子皮肤”，被精密地布置在刹车片与刹车盘之间。

连接至天策电子自主研发的分布式压力分析系统，原本看不见、摸不着的接触压力，瞬间被转化为实时的动态云图。

极限挑战：7.4吨重载下的“硬核”表现

在制动系统全力工作时，压力分布是什么样的？

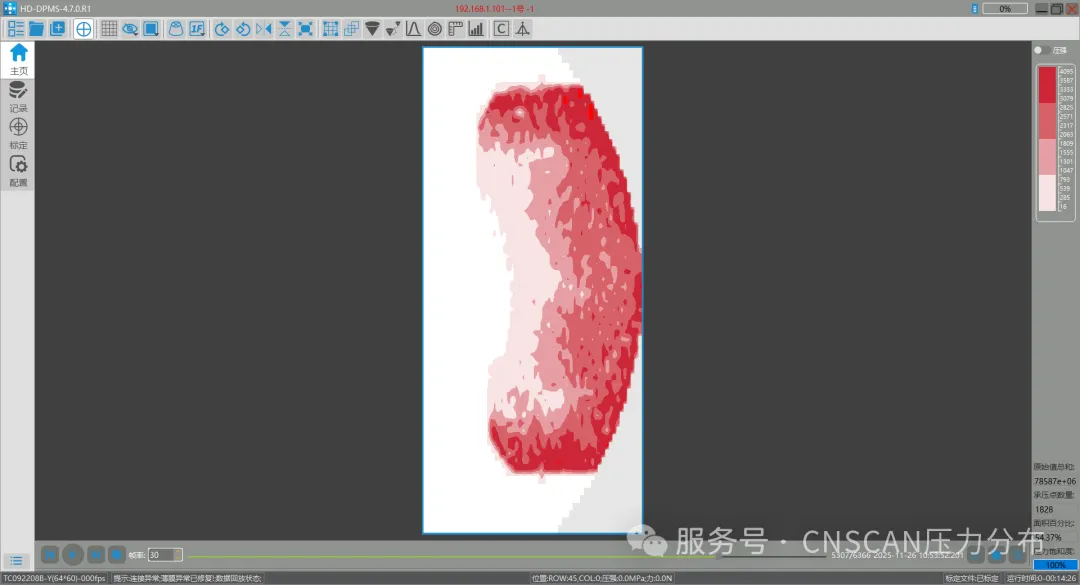

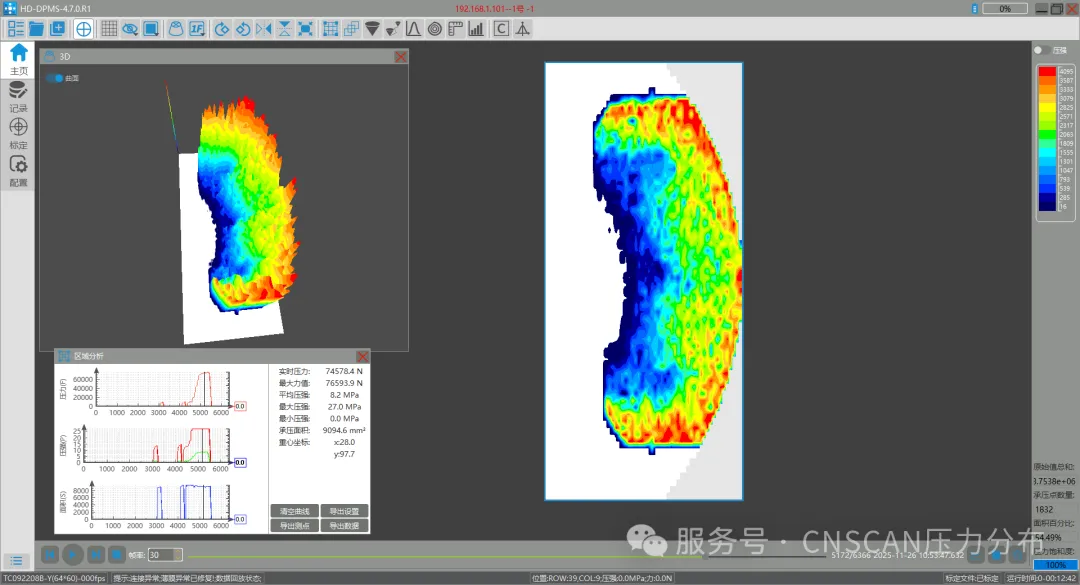

上图展示了系统在高压重载状态下的表现：

▶实时压力：74,578.4 N（约7.4吨）

▶最大压强：27.0 MPa

▶天策解读：透过这张高清热力图，我们可以清晰地看到刹车片完整的“腰果形”轮廓。红色高压区（High Pressure）准确捕捉到了边缘效应，3D峰值图更是直观地展示了压力梯度的变化，怎么读这张图更简单：

① 整体贴合：轮廓是否完整，是否存在明显缺失或悬空区域

② 偏载趋势：是否出现“一侧明显更红”的载荷偏移

③ 热点位置：红色高压区是否集中在少数区域（偏磨线索）

④ 边缘效应：边缘持续高压可能提示装配、刚度或结构受力路径问题

这类重载结果常用于：结构改动前后对比、卡钳/背板刚度评估、偏磨风险与热点定位。

见微知著：1.4kN轻载下的“精密”洞察

当刹车处于预紧或轻微接触状态时，微小的压力变化能否被捕捉？

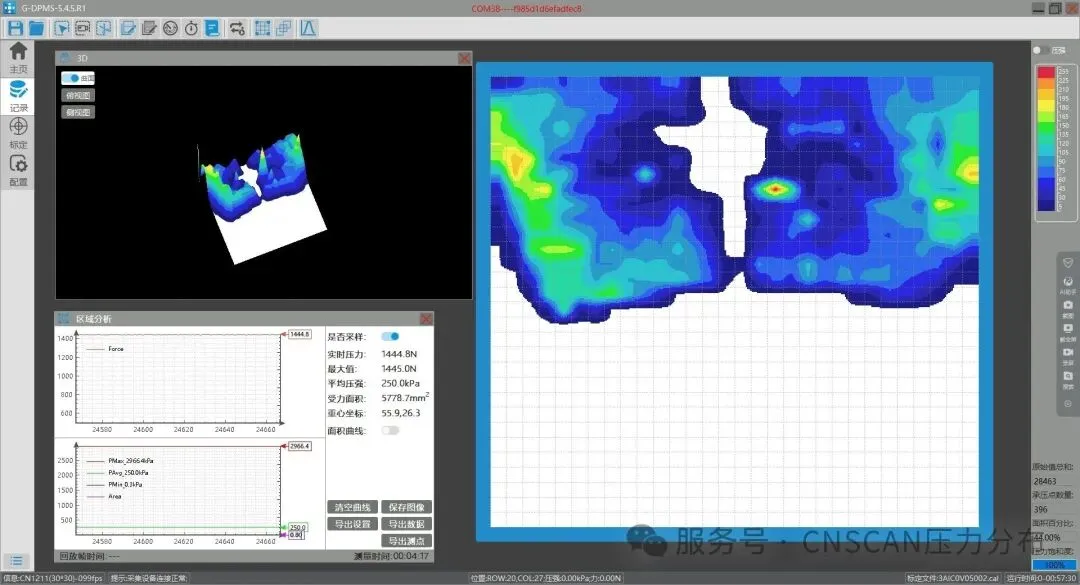

答案是肯定的。上图是低压轻载状态下的精细分析：

▶实时压力：1,444.8 N

▶平均压强：仅0.25 MPa

▶天策解读：不同于重载下的满堂红，这张图展示了极其微观的接触细节。我们可以清晰地看到压力分布的“十字”结构，怎么读这张图更简单：

① 初始接触点：初始接触点：轻触阶段就能暴露装配平整度与导向状态差异

② 结构印迹：局部“十字/条带/点压”等形态，常对应真实接触起点或支撑结构影响

③ 趋势放大：轻载不均往往会在重载阶段被放大，提前识别可减少后续反复试错

这类轻载结果常用于：初始咬合感（Bite）优化、抖动/异响线索排查、装配一致性核查。

天策电子：为您提供全量程压力分布解决方案

通过以上两张图的对比，我们展示了天策电子压力成像系统的核心优势：

① 宽量程覆盖：无论是几百千帕的轻微接触，还是几十兆帕的极限重压，一套系统即可从容应对。

② 高分辨率成像：告别模糊猜测，还原每一个受力点。最大/平均压强、接触面积、压力重心（CoP）等统一口径对比。

③ 多维数据分析：2D云图、3D模型、压力/面积曲线同步显示，为研发提供详实的数据支撑。改完设计/工艺后：结果是否真的更均匀，一眼可见、一表可证。

从实验室到生产线，常州天策电子致力于用先进的触觉传感技术，帮助客户优化设计、提升品质、确保安全。

关于“偏磨”的深度思考——从被动更换到主动干预

在制动系统的研发与售后领域，“偏磨”（Uneven Wear）是一个极其普遍、却又让工程师头疼不已的顽疾。

什么是偏磨？为什么非抓不可？

简单来说，偏磨就是刹车片因受力不均，导致不同部位的厚度损耗不一致 。它不仅是缩短刹车片寿命的“小偷”，更是诱发刹车尖叫（NVH）和制动热衰退的背后推手，直接关系到行车安全 。

传统检测的“无力感” vs天策传感器的“火眼金睛”

过去，偏磨只能通过数万公里的路试，在拆解后通过测量厚度来判定——这属于“事后诸葛亮”，无法溯源 。

而利用天策电子的超薄柔性压力传感器，偏磨变得极易检测且可预判：

① 量化受力重心（CoP）： 系统实时计算压力重心，一旦发现重心偏离几何中心，即可预判偏磨风险

② 识别边缘效应： 传感器能精准捕获边缘持续的高压区，直接指出结构刚度或装配的隐患 。

③ 全量程动态监控： 从轻微接触到极限重压，全过程还原接触面的演变，在偏磨发生前就消灭其根源 。

“看见”压力分布，不仅仅是为了得到一组漂亮的云图，更是为了让每一次制动都均匀、安全、持久。
